src/lib-mesh/mg-mesh.hh File Reference

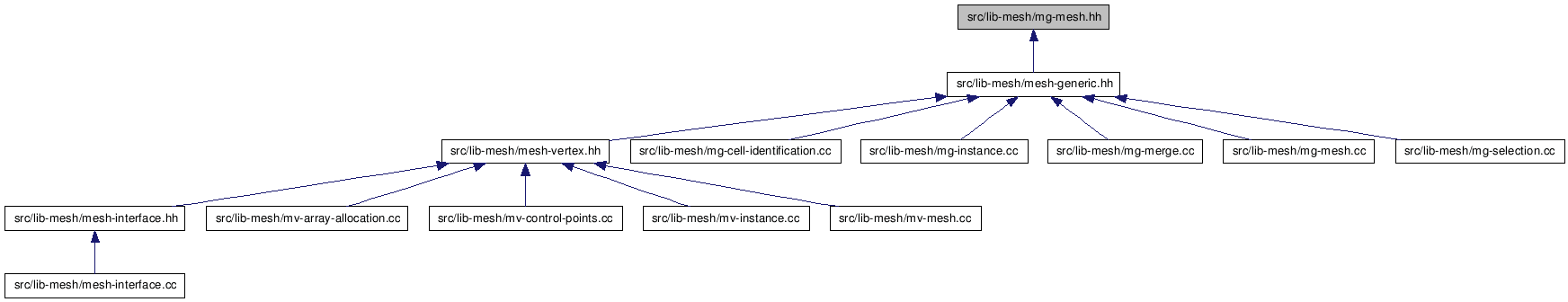

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Functions

bool canMesh1 (CDart *ADart)

virtual void mesh1 (CDart *ADart, int ASx, const CTransformationMatrix *AMeshMatrix=NULL, bool AMeshWithMerges=true, bool AMeshWithAdjacentSews=true, bool AMeshAssociatedCells=false, int ADirectInfoAlpha0=-1, int ADirectInfoAssoc=-1)

bool canMesh2 (CDart *ADart, int ASx, int ASy, int AInitialMeshDim=0)

virtual void mesh2 (CDart *ADart, int ASx, int ASy, const CTransformationMatrix *AMeshMatrix=NULL, bool AMeshWithMerges=true, bool AMeshWithAdjacentSews=true, bool AMeshAssociatedCells=false, bool AGetAssociatedEmbeddings=false, int AInitialMeshDim=0, int AFinalMeshDim=2, int ADirectInfoAlpha0=-1, int ADirectInfoAssoc=-1)

bool canMesh3 (CDart *ADart, int ASx, int ASy, int ASz, int AInitialMeshDim=0)

virtual void mesh3 (CDart *ADart, int ASx, int ASy, int ASz, const CTransformationMatrix *AMeshMatrix=NULL, bool AMeshWithMerges=true, bool AMeshWithAdjacentSews=true, bool AMeshAssociatedCells=false, int AInitialMeshDim=0, int AFinalMeshDim=3, int ADirectInfoAlpha0=-1, int ADirectInfoAssoc=-1)

Function Documentation

bool canMesh1 ( CDart * ADart )

Teste s'il est possible de mailler l'arête incidente à ADart.

Parameters:

ADart

Un brin de la carte

Returns:: 'vrai' si l'arête incidente à ADart peut être maillée

bool canMesh2	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		int	AInitialMeshDim = `0`
	)

Teste s'il est possible de 2-mailler le carré incident à ADart. Si AInitialMeshDim vaut 0, on teste si la cellule incidente à ADart est un carré (4 arêtes). Si AInitialMeshDim vaut 1, on teste si la cellule incidente à ADart est un carré 1-maillé (2*(ASx+ASy) arêtes).

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions à créer selon la première dimension
	ASy	Le nombre de subdivisions à créer selon la deuxième dimension
	AInitialMeshDim	La dimension dans laquelle le carré à mailler est déjà maillé (0 ou 1)

ASx>0 ASy>0 AInitialMeshDim = 0 ou 1

bool canMesh3	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		int	ASz,
		int	AInitialMeshDim = `0`
	)

Teste s'il est possible de 3-mailler le cube incident à ADart. Si AInitialMeshDim vaut 0, on teste si la cellule incidente à ADart est un cube (6 faces). Si AInitialMeshDim vaut 1, on teste si la cellule incidente à ADart est un cube 1-maillé. Si AInitialMeshDim vaut 2, on teste si la cellule incidente à ADart est un cube 2-maillé.

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions à créer selon la 1ère dimension
	ASy	Le nombre de subdivisions à créer selon la 2ème dimension
	ASz	Le nombre de subdivisions à créer selon la 3ème dimension
	AInitialMeshDim	La dimension dans laquelle le cube à mailler est déjà maillé (0, 1 ou 2)

ASx>0 ASy>0 ASz>0 AInitialMeshDim = 0, 1 ou 2

virtual void mesh1	(	CDart *	ADart,
		int	ASx,
		const CTransformationMatrix *	AMeshMatrix = `NULL`,
		bool	AMeshWithMerges = `true`,
		bool	AMeshWithAdjacentSews = `true`,
		bool	AMeshAssociatedCells = `false`,
		int	ADirectInfoAlpha0 = `-1`,
		int	ADirectInfoAssoc = `-1`
	)			`[virtual]`

Maille l'arête incidente à ADart. L'arête est donc découpée en ASx arêtes.

Si ADirectInfoAlpha0 est positif ou nul, il indique un champ directInfo où sont mémorisés les images par alpha0 des brins tels qu'elles étaient avant le maillage. Ceci est utile lorsqu'on maille plusieurs arêtes en parallèle (méthode 'meshMarkedEdges'). Au moment du plongement (effectué par la méthode 'CGMapVertexmesh1', cela permet de récupérer facilement les points de contrôle dont on alpha besoin sans avoir à parcourir complètement les arêtes déjà 1-maillées.

Si ADirectInfoAssoc est positif ou nul, il indique un champ directInfo où sont mémorisées les extrémités du maillage créé. Ceci permet d'accéder au maillage d'une arête déjà traitée.

Parameters:

	ADart	Un brin de l'arête à mailler
	ASx	Le nombre de mailles à créer
	AMeshMatrix	Matrice utilisée pour le calcul des plongements des cubiques
	AMeshWithMerges	Un booléen indiquant la manière dont sont effectuées les maillages de cellules. Si vrai, les maillages créés sont fusionnés aux cellules auquelles ils correspondent. Sinon, les maillages restent indépendants des cellules à partir desquelles ils ont été créés.
	AMeshWithAdjacentSews	Un booléen indiquant la manière dont sont effectuées les maillages de cellules. Si 'vrai', les maillages de cellules adjacentes créés en parallèle sont cousus entre eux. Sinon les maillages créés restent isolés.
	AMeshAssociatedCells	Un booléen indiquant si les cellules associées sont maillées ou non.
	ADirectInfoAlpha0	Un indice de champ directInfo
	ADirectInfoAssoc	Un indice de champ directInfo

canMesh1(ADart); ASx>0 ADirectInfoAlpha0>=0 => FMeshWithMerges ADirectInfoAssoc >=0 => !FMeshWithMerges

virtual void mesh2	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		const CTransformationMatrix *	AMeshMatrix = `NULL`,
		bool	AMeshWithMerges = `true`,
		bool	AMeshWithAdjacentSews = `true`,
		bool	AMeshAssociatedCells = `false`,
		bool	AGetAssociatedEmbeddings = `false`,
		int	AInitialMeshDim = `0`,
		int	AFinalMeshDim = `2`,
		int	ADirectInfoAlpha0 = `-1`,
		int	ADirectInfoAssoc = `-1`
	)			`[virtual]`

Maille le carré incident à ADart, de la dimension AInitialMeshDim vers la dimension AFinalMeshDim.

Possibilités: AInitialMeshDim==0, AFinalMeshDim==1 : Maillage 1d des arêtes d'un carré AInitialMeshDim==0, AFinalMeshDim==2 : Maillage 2d d'un carré AInitialMeshDim==1, AFinalMeshDim==2 : Maillage 2d d'un carré 1-maillé

ADart doit correspondre au brin AMesh2Corners[0][0] de la méthode 'createTopoMesh2'.

Pour plus d'informations concernant les champs ADirectInfoAlpha0 et ADirectInfoAssoc, se reporter à la méthode 'mesh1'. Pour plus d'informations concernant les champs AMeshWithMerges, AMeshWithAdjacentSews et AMeshAssociatedCells voir la méthode 'mesh1'.

Parameters:

	ADart	Un brin du carré à mailler
	ASx	Le nombre de mailles à créer selon la première dimension
	ASy	Le nombre de mailles à créer selon la deuxième dimension
	AMeshMatrix	Matrice utilisée pour le calcul des plongements des cubiques
	AMeshWithMerges	Un booléen
	AMeshWithAdjacentSews	Un booléen
	AMeshAssociatedCells	Un booléen
	AGetAssociatedEmbeddings	Un booléen
	AInitialMeshDim	La dimension du maillage de la cellule de départ (0 ou 1)
	AFinalMeshDim	La dimension dans laquelle la cellule doit être maillée (1 ou 2)
	ADirectInfoAlpha0	Un indice de champ directInfo
	ADirectInfoAssoc	Un indice de champ directInfo

ASx>0 ASy>0 AInitialMeshDim = 0 ou 1 AFinalMeshDim = 1 ou 2 AInitialMeshDim < AFinalMeshDim canMesh2(ADart, ASx,ASy, AInitialMeshDim)

virtual void mesh3	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		int	ASz,
		const CTransformationMatrix *	AMeshMatrix = `NULL`,
		bool	AMeshWithMerges = `true`,
		bool	AMeshWithAdjacentSews = `true`,
		bool	AMeshAssociatedCells = `false`,
		int	AInitialMeshDim = `0`,
		int	AFinalMeshDim = `3`,
		int	ADirectInfoAlpha0 = `-1`,
		int	ADirectInfoAssoc = `-1`
	)			`[virtual]`

Maille le cube incident à ADart, de la dimension AInitialMeshDim vers la dimension AFinalMeshDim.

Possibilités: AInitialMeshDim == 0, AFinalMeshDim == 1 : Maillage 1d des arêtes d'un cube AInitialMeshDim == 0, AFinalMeshDim == 2 : Maillage 2d des faces d'un cube AInitialMeshDim == 0, AFinalMeshDim == 3 : Maillage 3d d'un cube AInitialMeshDim == 1, AFinalMeshDim == 2 : Maillage 2d des faces d'un cube 1-maillé AInitialMeshDim == 1, AFinalMeshDim == 3 : Maillage 3d d'un cube 1-maillé AInitialMeshDim == 2, AFinalMeshDim == 3 : Maillage 3d d'un cube 2-maillé

ADart doit correspondre au brin AMesh3Corners[0][0][0] de la méthode 'createTopoMesh3'.

Pour plus d'informations concernant les champs ADirectInfoAlpha0 et ADirectInfoAssoc, se reporter à la méthode 'mesh1'. Pour plus d'informations concernant les champs AMeshWithMerges, AMeshWithAdjacentSews et AMeshAssociatedCells voir la méthode 'mesh1'.

Parameters:

	ADart	Un brin du cube à mailler
	ASx	Le nombre de mailles à créer selon la première dimension
	ASy	Le nombre de mailles à créer selon la deuxième dimension
	ASz	Le nombre de mailles à créer selon la troisième dimension
	AMeshMatrix	Matrice utilisée pour le calcul des plongements des cubiques
	AMeshWithMerges	Un booléen
	AMeshWithAdjacentSews	Un booléen
	AMeshAssociatedCells	Un booléen
	AInitialMeshDim	La dimension du maillage de la cellule de départ (0 , 1 ou 2)
	AFinalMeshDim	La dimension dans laquelle la cellule doit être maillée (1, 2 ou 3)
	ADirectInfoAlpha0	Un indice de champ directInfo
	ADirectInfoAssoc	Un indice de champ directInfo

ASx>0 ASy>0 ASz>0 AInitialMeshDim = 0 ou 1 AFinalMeshDim = 1 ou 2 AInitialMeshDim < AFinalMeshDim canMesh3(ADart, ASx,ASy,ASz, AInitialMeshDim)
