src/lib-mesh/mg-cell-identification.hh File Reference

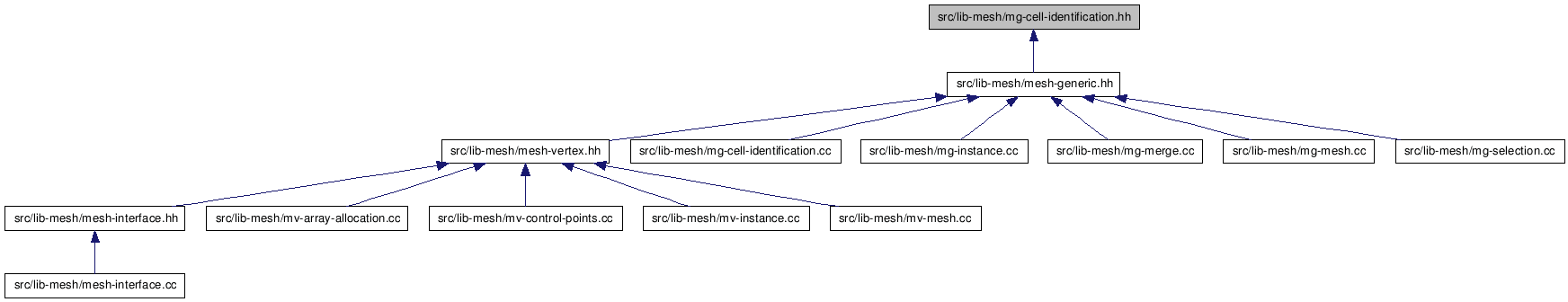

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Functions

bool isTopoEdge (CDart *ADart, CDart *AModel=NULL)

bool isTopoEdge1Meshed (CDart *ADart, int ASx, CDart *AModel=NULL)

bool isTopoEdgeIMeshed (int ADim, CDart *ADart, int AS=1, CDart *AModel=NULL)

bool isTopoSquare (CDart *ADart, bool ACheck3Sews=false, bool A3Sewed=false)

bool isTopoSquare1Meshed (CDart *ADart, int ASx, int ASy, bool ACheck3Sews=false, bool A3Sewed=false)

bool isTopoSquare2Meshed (CDart *ADart, int ASx, int ASy, bool ACheck3Sews=false, bool A3Sewed=false)

bool isTopoSquare3Meshed (CDart *ADart, int ASx, int ASy, bool ACheck3Sews=false, bool A3Sewed=false)

bool isTopoSquareIMeshed (int ADim, CDart *ADart, int ASx=1, int ASy=1, bool ACheck3Sews=false, bool A3Sewed=false)

bool isFreeTopoSquareIMeshed (int ADim, CDart *ADart, int ASx, int ASy, int AMarkNumberNotX1, int AMarkNumberNotX2, int AMarkNumberNotY1, int AMarkNumberNotY2, int AReturnedDart=3, CDart **AOppositeDart=NULL)

bool isFreeTopoCubeIMeshed (int ADim, CDart *ADart, int ASx, int ASy, int ASz, int AMarkNumberNotX1, int AMarkNumberNotX2, int AMarkNumberNotY1, int AMarkNumberNotY2, int AMarkNumberZ1, int AMarkNumberZ2)

CDart * isTopoEdgeOfCubeIMeshed (int ADim, CDart *ADart1, CDart *ADart2, int AS)

bool isTopoCube (CDart *ADart)

bool isTopoCube1Meshed (CDart *ADart, int ASx, int ASy, int ASz)

bool isTopoCube2Meshed (CDart *ADart, int ASx, int ASy, int ASz)

bool isTopoCube3Meshed (CDart *ADart, int ASx, int ASy, int ASz)

bool isTopoCubeIMeshed (int ADim, CDart *ADart, int ASx, int ASy, int ASz)

Function Documentation

bool isFreeTopoCubeIMeshed	(	int	ADim,
		CDart *	ADart,
		int	ASx,
		int	ASy,
		int	ASz,
		int	AMarkNumberNotX1,
		int	AMarkNumberNotX2,
		int	AMarkNumberNotY1,
		int	AMarkNumberNotY2,
		int	AMarkNumberZ1,
		int	AMarkNumberZ2
	)

Cette méthode prend en paramètre un brin incident à un cube maillé en dimension ADim. Le bord de ce cube est composé de 12 polyarêtes. La méthode vérifie qu'aucune arête de la première dimension n'est marquée avec la marque AMarkNumberNotX1 (ou avec la marque AMarkNumberNotX2 si elle est positive ou nulle), qu'aucune arête de la deuxième dimension n'est marquée avec la marque AMarkNumberNotY1 (ou avec la marque AMarkNumberNotY2 si elle est positive ou nulle) et qu'aucune arête de la troisième dimension n'est marquée avec la marque AMarkNumberNotZ1 (ou avec la marque AMarkNumberNotZ2 si elle est positive ou nulle). Pour tester si une arête est marquée ou pas, on ne teste les marques que d'un seul de ses brins. Les arêtes doivent donc être soit totalement marquées soit totalement démarquées.

Cette méthode est utilisée par 'meshMarkedCubes', en association avec la méthode 'markTopoCubeIMeshed'.

Parameters:

	ADim	Une dimension (0, 1 ou 2)
	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ASz	Le nombre de subdivisions selon la troisième dimension
	AMarkNumberNotX1	Un numéro de marque pour les arêtes de la première dimension
	AMarkNumberNotX2	Un numéro de marque pour les arêtes de la première dimension
	AMarkNumberNotY1	Un numéro de marque pour les arêtes de la deuxième dimension
	AMarkNumberNotY2	Un numéro de marque pour les arêtes de la deuxième dimension
	AMarkNumberNotZ1	Un numéro de marque pour les arêtes de la troisième dimension
	AMarkNumberNotZ2	Un numéro de marque pour les arêtes de la troisième dimension

Returns:: Un booléen indiquant si le cube est libre

bool isFreeTopoSquareIMeshed	(	int	ADim,
		CDart *	ADart,
		int	ASx,
		int	ASy,
		int	AMarkNumberNotX1,
		int	AMarkNumberNotX2,
		int	AMarkNumberNotY1,
		int	AMarkNumberNotY2,
		int	AReturnedDart = `3`,
		CDart **	AOppositeDart = `NULL`
	)

Cette méthode prend en paramètre un brin incident à un carré maillé en dimension ADim. Le bord de ce carré est composé de 4 polyarêtes. La méthode vérifie qu'aucune arête horizontale n'est marquée avec la marque AMarkNumberNotX1 (ou avec la marque AMarkNumberNotX2 si elle est positive ou nulle) et qu'aucune arête verticale n'est marquée avec la marque AMarkNumberNotY1 (ou avec la marque AMarkNumberNotY2 si elle est positive ou nulle). Pour tester si une arête est marquée ou pas, on ne teste les marques que d'un seul de ses brins. Les arêtes doivent donc être soit totalement marquées soit totalement démarquées.

Cette méthode est utilisée par 'meshMarkedSquares', en association avec la méthode 'markTopoSquareIMeshed'.

Parameters:

	ADim	Une dimension (0, 1 ou 2)
	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	AMarkNumberNotX1	Un numéro de marque pour les arêtes horizontales
	AMarkNumberNotX2	Un numéro de marque pour les arêtes horizontales
	AMarkNumberNotY1	Un numéro de marque pour les arêtes verticales
	AMarkNumberNotY2	Un numéro de marque pour les arêtes verticales
	AReturnedDart	Un entier indiquant quel brin retourner
	AOppositeDart	Un brin situé sur un autre coin du maillage, dépendant de la valeur de AReturnedDart (voir schéma)

Returns:: Un booléen indiquant si le carré (orbite 01) est libre

bool isTopoCube ( CDart * ADart )

Teste si le volume incident à ADart est fermé et constitué de 6 faces carrées formant un cube simple.

Parameters:

ADart

Un brin de la carte

Returns:: Un booléen indiquant si le volume incident à ADart est un cube

bool isTopoCube1Meshed	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		int	ASz
	)

Teste si le volume incident à ADart est un cube maillé 1d selon les valeurs de ASx, ASy et ASz.

ADart doit être situé dans un coin du maillage et dirigé selon la première dimension (comme l'est le brin AMesh3Corners[0][0][0] de la méthode 'createTopoMesh3').

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ASz	Le nombre de subdivisions selon la troisième dimension

Returns:: Un booléen indiquant si le volume incident à ADart est un cube dont les arêtes sont maillées

bool isTopoCube2Meshed	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		int	ASz
	)

Teste si le volume incident à ADart est un cube maillé 2d selon les valeurs de ASx, ASy et ASz.

ADart doit être situé dans un coin du maillage et dirigé selon la première dimension (comme l'est le brin AMesh3Corners[0][0][0] de la méthode 'createTopoMesh3').

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ASz	Le nombre de subdivisions selon la troisième dimension

Returns:: Un booléen indiquant si le volume incident à ADart est un cube dont les arêtes sont maillées

bool isTopoCube3Meshed	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		int	ASz
	)

Teste si le volume incident à ADart est un cube maillé 3d selon les valeurs de ASx, ASy et ASz.

ADart doit être situé dans un coin du maillage et dirigé selon la première dimension (comme l'est le brin AMesh2Corners[0][0][0] de la méthode 'createTopoMesh3').

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ASz	Le nombre de subdivisions selon la troisième dimension

Returns:: Un booléen indiquant si le volume incident à ADart est un cube dont les arêtes sont maillées

bool isTopoCubeIMeshed	(	int	ADim,
		CDart *	ADart,
		int	ASx,
		int	ASy,
		int	ASz
	)

Teste si le volume incident à ADart est un cube maillé en dimension ADim selon les valeurs de ASx, ASy et ASz.

ADart doit être situé dans un coin du maillage et dirigé selon la première dimension (comme l'est le brin AMesh3Corners[0][0][0] de la méthode 'createTopoMesh3').

Si ADim vaut 0, les valeurs de ASx, ASy et ASz ne sont pas prises en compte.

Parameters:

	ADim	Une dimension (0, 1, 2 ou 3)
	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ASz	Le nombre de subdivisions selon la troisième dimension

Returns:: Un booléen indiquant si le volume incident à ADart est un cube maillé en dimension ADim

bool isTopoEdge	(	CDart *	ADart,
		CDart *	AModel = `NULL`
	)

Teste si l'arête incidente à ADart est constituée de deux sommets.

Si AModel est non NULL, la méthode vérifie en plus que ADart et AModel ont bien des orbites 23 similaires.

Parameters:

	ADart	Un brin de la carte
	AModel	Un brin de la carte

Returns:: Un booléen indiquant si le brin ADart est 0-cousu

bool isTopoEdge1Meshed	(	CDart *	ADart,
		int	ASx,
		CDart *	AModel = `NULL`
	)

Teste si la face incidente à ADart est bien constituée de ASx arêtes (au moins) toutes 0-cousues. Attention: ADart doit être situé à l'extrémité de la polyligne.

Si AModel est non NULL, la méthode vérifie que les brins de l'orbite 01 partant de ADart ont bien des orbites 23 similaires avec celle de AModel. Si AModel est NULL, aucune vérification n'est faite sur les orbites 23.

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions
	AModel	Un brin de la carte

Returns:: Un booléen indiquant si ADart est à l'extrémité d'un polyligne constituée de ASx arêtes

bool isTopoEdgeIMeshed	(	int	ADim,
		CDart *	ADart,
		int	AS = `1`,
		CDart *	AModel = `NULL`
	)

Cette méthode est fournie dans le but de faciliter l'exploitation du noyau. Elle appelle simplement l'une des méthodes 'isTopoEdge' ou 'isTopoEdge1Meshed' en fonction de la valeur de ADim. Si ADim vaut 0, la valeur de AS n'est pas prise en compte.

Parameters:

	ADim	Une dimension (0 ou 1)
	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions
	AModel	Un brin de la carte

Returns:: Un booléen indiquant si la face incidente à ADart est un carré maillé en dimension ADim

CDart* isTopoEdgeOfCubeIMeshed	(	int	ADim,
		CDart *	ADart1,
		CDart *	ADart2,
		int	AS
	)

Cette méthode teste si les brins ADart1 et ADart2 sont bien de part et d'autre (c'est-à-dire 2-cousus) d'une arête d'un cube maillé. Le test est effectué sur AS arêtes consécutives.

Parameters:

	ADim	Une dimension (1 ou 2)
	ADart1	Un brin de la carte
	ADart2	Un brin de la carte
	AS	Le nombre de subdivisions de l'arête

Returns:: NULL ou l'extrémité de la polyligne

bool isTopoSquare	(	CDart *	ADart,
		bool	ACheck3Sews = `false`,
		bool	A3Sewed = `false`
	)

Teste si la face incidente à ADart est fermée et constituée de 4 arêtes. Si ACheck3Sews est vrai, tous les brins B de la face doivent vérifier isFree3(B) != A3Sewed. Si ACheck3Sews est faux, la vérification sur les 3-coutures n'est pas faite (la valeur de A3Sewed n'est pas prise en compte).

Parameters:

	ADart	Un brin de la carte
	ACheck3Sews	Un booléen indiquant s'il faut vérifier l'état des 3-coutures
	A3Sewed	Un booléen indiquant si le carré doit être 3-cousu

Returns:: Un booléen indiquant si la face incidente à ADart est un carré

bool isTopoSquare1Meshed	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		bool	ACheck3Sews = `false`,
		bool	A3Sewed = `false`
	)

Teste si la face incidente à ADart est fermée et constituée de 2*(ASx+ASy) arêtes. Si ACheck3Sews est vrai, alors: Si A3Sewed vaut 'vrai', la face doit être 3-cousue. Si A3Sewed vaut 'faux', la face doit ne pas être 3-cousue. Si ACheck3Sews est faux, la vérification sur les 3-coutures n'est pas faite (la valeur de A3Sewed n'est pas prise en compte).

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ACheck3Sews	Un booléen indiquant s'il faut vérifier l'état des 3-coutures
	A3Sewed	Un booléen indiquant si la face doit être 3-cousue

Returns:: Un booléen indiquant si la face incidente à ADart est un carré maillé 1d

bool isTopoSquare2Meshed	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		bool	ACheck3Sews = `false`,
		bool	A3Sewed = `false`
	)

Teste si la grille incidente à ADart est constituée de ASx*ASy carrés au moins.

ADart doit être situé dans un coin du maillage et dirigé selon la première dimension (comme l'est le brin AMesh2Corners[0][0] de la méthode 'createTopoMesh2').

Si ACheck3Sews est vrai, alors: Si A3Sewed vaut 'vrai', toutes les faces du maillage doivent être 3-cousues. Si A3Sewed vaut 'faux', toutes les faces du maillage doivent être 3-libres. Si ACheck3Sews est faux, la vérification sur les 3-coutures n'est pas faite (la valeur de A3Sewed n'est pas prise en compte).

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ACheck3Sews	Un booléen indiquant s'il faut vérifier l'état des 3-coutures
	A3Sewed	Un booléen indiquant si les faces du maillage doivent être 3-cousues

Returns:: Un booléen indiquant si la face incidente à ADart est un carré maillé 2d

bool isTopoSquare3Meshed	(	CDart *	ADart,
		int	ASx,
		int	ASy,
		bool	ACheck3Sews = `false`,
		bool	A3Sewed = `false`
	)

Teste si la grille incidente à ADart est constituée de ASx*ASy carrés au moins correspondant à une face d'un cube 3-maillé.

ADart doit être situé dans un coin du maillage et dirigé selon la première dimension (comme l'est le brin AMesh2Corners[0][0] de la méthode 'createTopoMesh2').

Si ACheck3Sews est vrai, alors: Si A3Sewed vaut 'vrai', toutes les faces du maillage doivent être 3-cousues. Si A3Sewed vaut 'faux', toutes les faces du maillage doivent être 3-libres. Si ACheck3Sews est faux, la vérification sur les 3-coutures n'est pas faite (la valeur de A3Sewed n'est pas prise en compte).

Parameters:

	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ACheck3Sews	Un booléen indiquant s'il faut vérifier l'état des 3-coutures
	A3Sewed	Un booléen indiquant si les faces du maillage doivent être 3-cousues

Returns:: Un booléen indiquant si la face incidente à ADart est un carré maillé 3d

bool isTopoSquareIMeshed	(	int	ADim,
		CDart *	ADart,
		int	ASx = `1`,
		int	ASy = `1`,
		bool	ACheck3Sews = `false`,
		bool	A3Sewed = `false`
	)

Cette méthode permet de tester dans n'importe quelle dimension si un carré est maillé.

Elle appelle simplement l'une des méthodes 'isTopoSquare' ou 'isTopoSquare1Meshed' si ADim<2. Sinon, elle teste si le carré est 2 ou 3 maillé. L'algorithme est le même que le cube soit 2 ou 3 maillé, sinon que dans un cas on passe d'un carré à son successeur par la fonction alpha0121 (ADim==2) et dans l'autre par la fonction alpha012321 (ADim==3).

Parameters:

	ADim	Une dimension (0, 1, 2 ou 3)
	ADart	Un brin de la carte
	ASx	Le nombre de subdivisions selon la première dimension
	ASy	Le nombre de subdivisions selon la deuxième dimension
	ACheck3Sews	Un booléen indiquant s'il faut vérifier l'état des 3-coutures
	A3Sewed	Un booléen indiquant si la face doit être 3-cousue

Returns:: Un booléen indiquant si la face incidente à ADart est un carré maillé 2d
